變頻器如何外接電位器調節，看到這個操作秒懂了【南京歐陸電氣】
發布時間：2021-05-18
隨著工業自動化程度的不斷提高，變頻器早已得到了非常廣泛的應用，但還是有不少用戶不知道變頻器該如何外接電位器。我們以南京歐陸電氣股份有限公司自主研發生產的EV510系列變頻器為例，教大家如何操作，看到以下步驟你也能秒懂了。
EV510系列變頻器外接電位器（就是不通過面板調節）的接法：

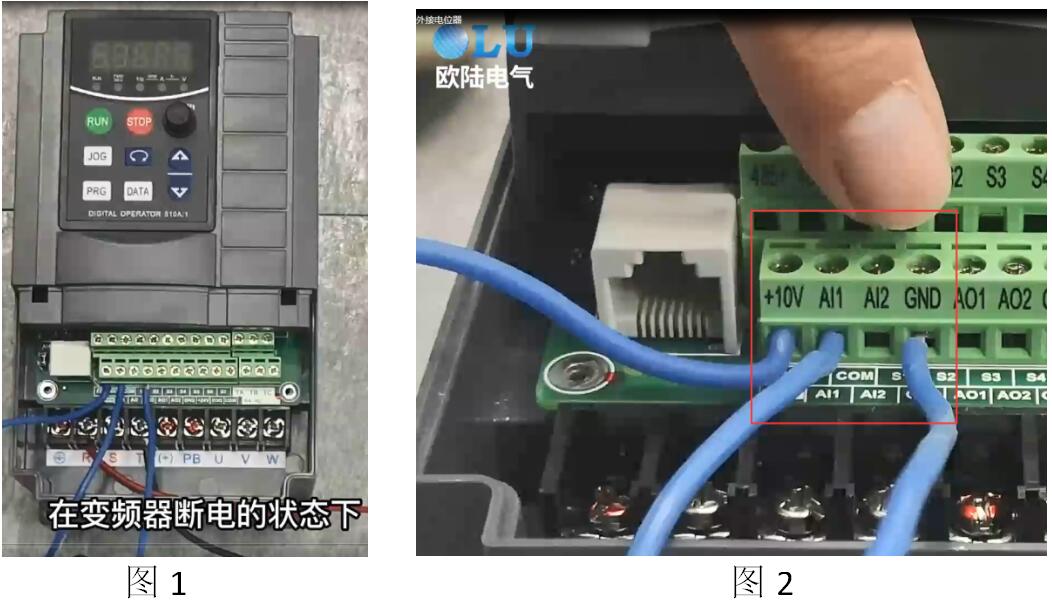

一、在變頻器斷電狀態下，把下蓋打開（如圖1），然后把電位器的三根線分別按順序接到變頻器的+10V、AI2、GND端子（如圖2）
二、接好線后給變頻器通電，再進行參數設置：

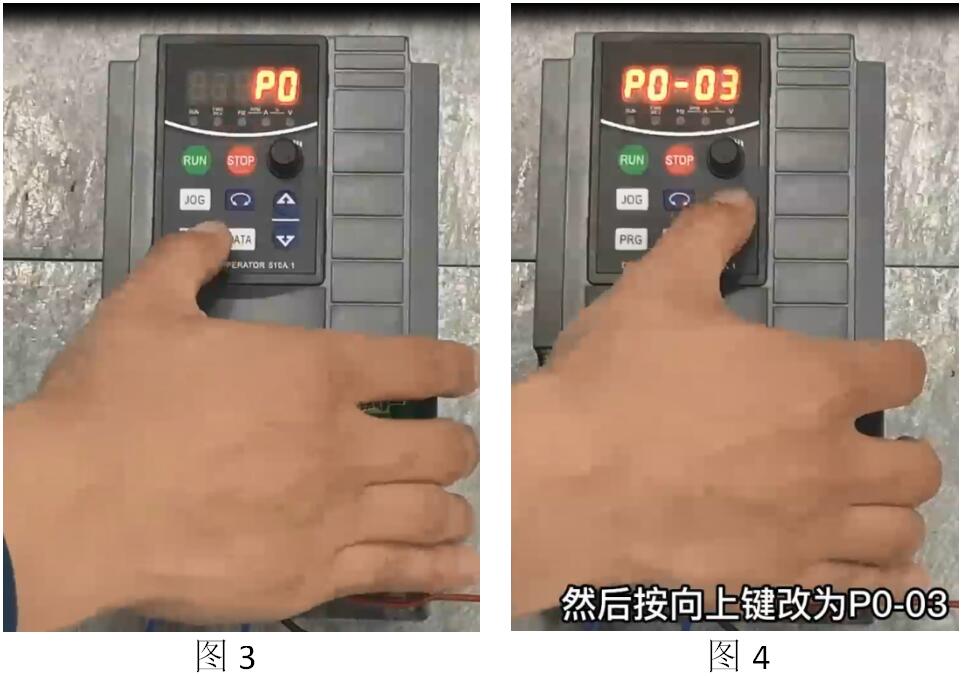

①先按PRG，通過上下鍵將參數設置為P0（如圖3）
②按DATA鍵，通過向上鍵將參數設置為P0-03（如圖4）

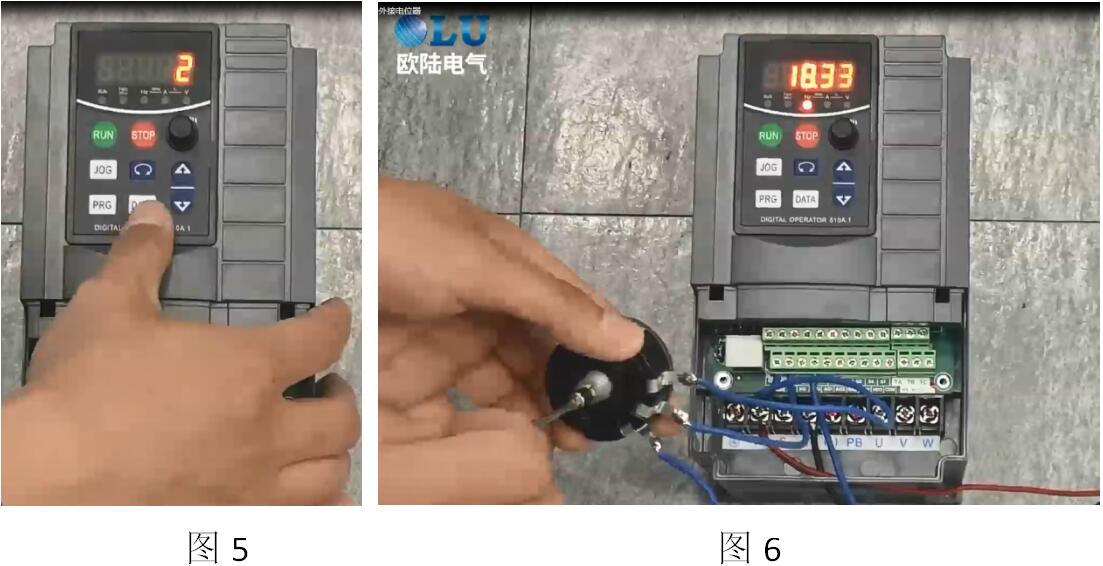

③按DATA鍵，把當前顯示參數設置為2，再按DATA鍵保存（如圖5）
④最后按兩下PRG返回界面，就可以通過電位器旋鈕操作運轉快慢來改變變頻器的頻率。（如圖6）
變頻器不僅可以外接電位器調節，還可根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的，另外，變頻器還有很多的保護功能，如過流、過壓、過載保護等等。南京歐陸電氣股份有限公司專注變頻器研發生產制造15年，如果您想了解更多變頻器操作知識，歡迎您來電咨詢。
